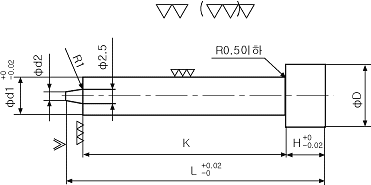

 CPC

PIN-CORE(PULSATOR용)

 호칭규격

   Ød1

   Ød2

     H

    ØD

K

L

4

4

1.5

6

8

자유지정

20~300mm이하
 자유지정

5

5

2

6

9

6

6

6

10

 ■ 재     질
   STC3, SACM645(EJ-Pin 사용시 STD61)
 ■ 주문방법
   TYPE    호칭규격 × L × d2 × k
 * NOTE : 1. EPA(EJ-PIN)을 이용하여 치수작업 할 것.
               2. 경도 : 내부경도HC40±2
                           표면경도 Hv1000±100(질화처리)
                           일체 열처리를 할 경우 경도 HC55이상
